ขีดจำกัดของเครือข่าย LoRaWAN
Posted 13 May 2024 16:37 | 3,342 views
II: แพลตฟอร์ม Internet of Things (IoT) ที่เข้าถึงได้อย่างครอบคลุมและเชื่อมต่อได้ในระยะไกล และใช้พลังงานต่ำ มีมานานกว่าสิบปีแล้ว และมีอุปกรณ์กว่า 100 ล้านเครื่องทั่วโลกที่เชื่อมต่อกับเกตเวย์หรือ Base Station ของ LoRa แล้ว
ในวันนี้ LoRa เปิดให้บริการทั่วโลก จากการวิเคราะห์โดย IHS Markit คาดการณ์ว่า 43% ของการเชื่อมต่อ LPWAN ทั้งหมดจะใช้ LoRa ภายในปี 2023
บริษัทต่างๆ เช่น Semtech (ผู้พัฒนาเทคโนโลยี LoRa รายแรก) และสมาชิกของ LoRa Alliance กว่า 100 ราย กำลังพัฒนาเกตเวย์และอุปกรณ์ใหม่อย่างต่อเนื่อง นอกจากนี้ microcontroller suppliers Microchip , STMicroelectronics , Renesas ได้ประกาศความตั้งใจที่จะนำเทคโนโลยี LoRa มาใช้
การศึกษามาตราส่วนเครือข่าย LoRaWAN ที่เกี่ยวกับอัตราข้อมูลระเบียบรอบการทำงาน ฯลฯ
A. ขนาดเครือข่ายถูก จำกัด โดยรอบการทำงาน (Network size limited by duty-cycle)
แม้ว่าประสิทธิภาพของ LoRaWAN จะถูกกำหนดโดยภาพรวมของ PHY / MAC ในส่วนที่ 3 แต่ข้อบังคับรอบการทำงานในแถบ ISM ก็เป็นปัจจัยที่สำคัญ หากรอบการทำงานสูงสุดในแถบย่อยแสดงด้วย "d" และเวลาในการส่งแพ็กเก็ตหรือที่เรียกว่าไทม์ออนแอร์ แสดงด้วย Ta อุปกรณ์แต่ละชิ้นจะต้องเงียบในย่านความถี่ย่อยเป็นระยะเวลาปิด ต่ำสุด Ts = Ta(1/d -1) ตัวอย่างเช่น รอบการทำงานสูงสุดของแถบ EU 868 ISM คือ 1% และส่งผลให้เวลาในการส่งข้อมูลสูงสุด 36 วินาที / ชั่วโมง ในแต่ละแถบย่อยสำหรับอุปกรณ์ปลายทางแต่ละเครื่อง

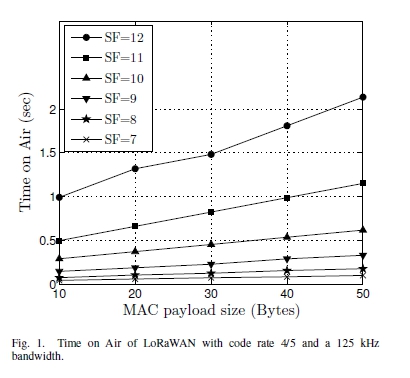

รูปที่ 1 แสดงเวลาออนแอร์ของการส่งแพ็กเก็ตที่มีอัตราการเข้ารหัส 4/5 ใน 125 kHzช่องแบนด์วิดท์
เป็นที่ทรา บ กันดีว่า SF ขนาดใหญ่ช่วยให้สามารถสื่อสารได้นานขึ้น อย่างไรก็ตามจากที่สังเกตในรูปที่ 1 SF ขนาดใหญ่ยังเพิ่มเวลาในการออกอากาศด้วย
แม้ว่า Listen Before Talk จะไม่ถูกห้ามไว้ใน LoRaWAN แต่จำเป็นต้องเข้าถึงเฉพาะ ALOHA เท่านั้น ดังนั้นความจุ LoRaWAN สามารถคำนวณได้โดยประมาณว่า เป็นการซ้อนทับของเครือข่ายที่ใช้ ALOHA แบบอิสระ (เครือข่ายอิสระหนึ่งเครือข่ายสำหรับแต่ละช่องสัญญาณและสำหรับแต่ละ SF เนื่องจากการส่งสัญญาณพร้อมกันจะทำให้เกิดการชนกันหากทั้งคู่เลือก SF และช่องสัญญาณเดียวกันเท่านั้นไม่ถือเป็นเอฟเฟกต์การจับภาพ) และในทางตรงกันข้ามกับ ALOHA บริสุทธิ์อุปกรณ์ LoRaWAN ที่ใช้ SF i ต้องไม่เกินอัตราแพ็กเก็ตที่ส่งโดย nd/ Tai โดยที่ n คือจำนวนช่อง d คือรอบการทำงานและ Tai คือไทม์ออนแอร์ด้วย SF i.
ในสถานการณ์ง่ายๆที่อธิบายไว้ข้างต้นหากอุปกรณ์ปลายทางทั้งหมดส่งแพ็กเก็ตที่อัตราแพ็กเก็ตสูงสุด nd/ Tai , จำนวน
แพ็กเก็ตที่เกตเวย์รับสำเร็จจะลดลง ดังแสดงในรูปที่ 2 โดยที่เครือข่ายที่มี n = 3 ช่องสัญญาณได้รับการวิเคราะห์จำนวนแพ็คเก็ตที่ได้รับลดลงเนื่องจากผลของการชนกัน

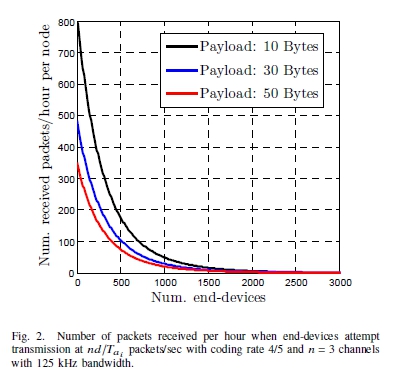

รูปที่ 2. จำนวนแพ็คเก็ตที่ได้รับต่อชั่วโมงเมื่ออุปกรณ์ปลายทางพยายามส่งที่ nd/Tai packets / วินาที ด้วยอัตราการเข้ารหัส 4/5
และ n = 3 ช่องสัญญาณที่มีแบนด์วิดท์ 125 kHz

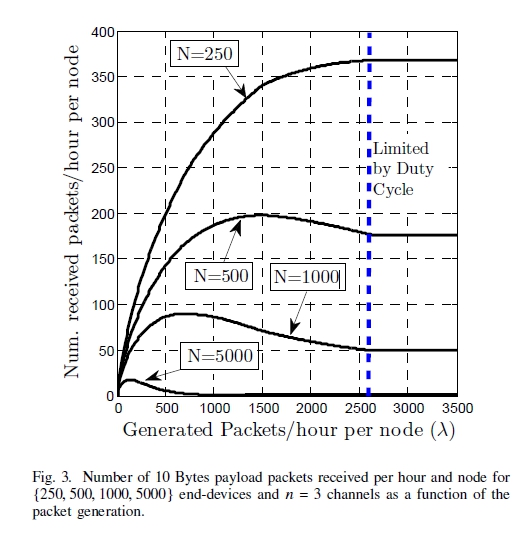

ในรูปที่ 3 จำนวนแพ็กเก็ตที่ได้รับสำเร็จต่อชั่วโมง และอุปกรณ์ปลายทางจะแสดงสำหรับการปรับใช้กับ {250 500; 1,000} อุปกรณ์ปลายทาง 5,000 กรัม และ n = 3 ช่องเป็นฟังก์ชันของการสร้างแพ็คเก็ต
สำหรับค่าอัตราการส่งข้อมูลต่ำ (ในแพ็คเก็ต/ ชั่วโมง) ปริมาณงานจะถูกจำกัดโดยการชนกัน สำหรับค่าที่สูงรอบการทำงานสูงสุดจะป้องกันไม่ให้อุปกรณ์ปลายทางเพิ่มอัตราการส่งแพ็กเก็ตและทำให้ปริมาณงานคงที่ สำหรับการปรับใช้กับอุปกรณ์ปลายทางจำนวน "เล็ก" ข้อจำกัดของรอบการทำงานจะจำกัดปริมาณงานสูงสุด

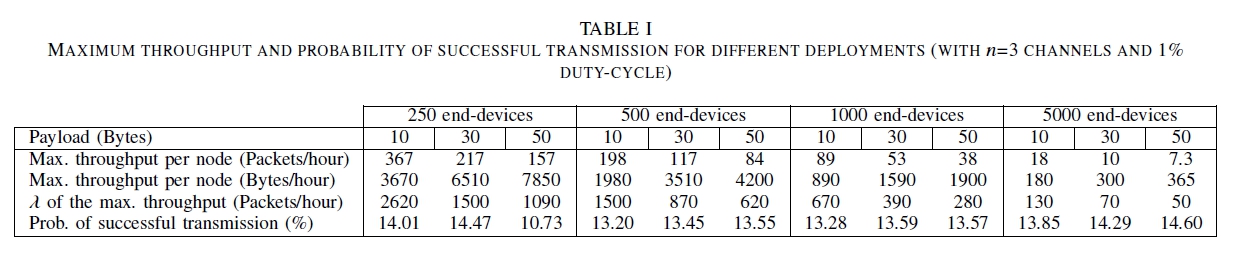

ตารางที่ 1 สรุปปริมาณงานสูงสุดต่ออุปกรณ์ปลายทางและความน่าจะเป็นของการรับที่สำเร็จสำหรับชุดการปรับใช้ที่แตกต่างกัน ปริมาณ งานสูงสุดจะลดลงเมื่อจำนวนอุปกรณ์ปลายทางเพิ่มขึ้น
B. ความน่าเชื่อถือและความหนาแน่นการกระจายความจุของเครือข่าย (Reliability and Densification drain Network Capacity)
ภาพจาก: https://orangematter.solarwinds.com/wp-content/uploads/2018/03/iStock-656972352.jpg
ใน LoRaWAN ความน่าเชื่อถือเกิดขึ้นได้จากการรับทราบเฟรมในดาวน์ลิงค์ สำหรับอุปกรณ์ปลายทางคลาส A การตอบรับสามารถส่งผ่านหนึ่งในสองหน้าต่างรับที่มีอยู่ สำหรับอุปกรณ์ปลายทางคลาส B จะถูกส่งในหน้าต่างรับหนึ่งในสองหน้าต่าง หรือในหน้าต่างซิงโครไนซ์เวลาเพิ่มเติม สำหรับอุปกรณ์ปลายทางคลาส C สามารถส่งได้ตลอดเวลา
ใน LoRaWAN ความจุของเครือข่ายจะลดลงไม่เพียงแต่เกิดจากการส่งสัญญาณในดาวน์ลิงค์เท่านั้น แต่ยังเกิดจากช่วงเวลานอกช่วงเวลา หลังจากการส่งสัญญาณเหล่านั้น (เกตเวย์ต้องสอดคล้องกับระเบียบรอบการทำงาน) ด้วย
ดังนั้นการพัฒนาเทคโนโลยี LoRaWAN ที่เผชิญกับแนวโน้มการปรับใช้ที่อาจส่งผลให้เกิดความไร้ประสิทธิภาพในอนาคต โดยเฉพาะอย่างยิ่งเครือข่าย LoRaWAN กำลังถูกปรับใช้ตามรูปแบบเครือข่ายเซลลูลาร์ นั่นคือ ผู้ให้บริการเครือข่ายให้การเชื่อมต่อที่เป็นบริการ โมเดลนี้กำลังทำให้เกตเวย์กลายเป็นสถานีพื้นฐานที่ครอบคลุมพื้นที่ขนาดใหญ่
A. Real Time Monitoring (การตรวจสอบ)
การเกษตรแบบเรียลไทม์ การตรวจจับการรั่วไหลหรือการควบคุมสภาพแวดล้อม เป็นแอปพลิเคชันที่มีจำนวนรับส่งข้อความเป็นระยะ / เป็นระยะที่ลดลง และลดข้อจำกัดของการหน่วงเวลา LoRaWAN ได้รับการออกแบบมาเพื่อรองรับการรับ-ส่งข้อมูลที่สร้างโดยแอปพลิเคชันประเภทนี้ที่ให้เป็นไปตามระบบการทำงาน และการปรับใช้เกตเวย์ให้เพียงพอที่จะครอบคลุมอุปกรณ์ปลายทางทั้งหมด
ภาพจาก: https://www.salika.co/wp-content/uploads/2019/04/smart-agriculture-trend-2019-3.jpg
หลักการพิจารณาการออกแบบควรคํานึงถึง:
- ปัจจัยการแพร่กระจายควรมีขนาดเล็กที่สุด เพื่อจำกัดทั้งเวลาออนแอร์และช่วงนอกเวลาที่ตามมา กล่าวอีกนัยหนึ่งเกตเวย์ต้องอยู่ใกล้กับอุปกรณ์ปลายทางมากพอ
- จำนวนช่องสัญญาณต้องได้รับการออกแบบอย่างรอบคอบและต้องเพียงพอที่จะ
- ลดความน่าจะเป็นของการชนให้น้อยที่สุด (ควบคู่ไปกับจำนวนอุปกรณ์ปลายทางอย่างแน่นหนา)
- เสนอช่องทางเลือกที่รวดเร็ว สำหรับโหนดในการส่งแพ็กเก็ตที่ชนกันใหม่ซึ่งจะช่วยลดผลกระทบของแผงวงจร
B. Metering (การวัดแสง)
สำหรับระบบอัตโนมัติในอุตสาหกรรม สิ่งสำคัญคือต้องเข้าใจว่าสถานการณ์เหล่านั้นตั้งแต่การดำเนินการที่ไวต่อเวลา ไปจนถึงการตรวจสอบอย่างดีที่สุด ดังนั้นจึงเป็นเรื่องสำคัญที่จะต้องระบุในระบบนิเวศที่หลากหลายว่า ข้อกำหนดของแต่ละแอปพลิเคชันคืออะไรและ LoRaWAN เป็นเทคโนโลยีที่เหมาะสมหรือไม่
ภาพจาก: https://www.photoschoolthailand.com/wp-content/uploads/2019/06/multizone-metering-mode.jpg
C. Smart City Applications (แอปพลิเคชันสมาร์ทซิตี้)
LoRaWAN กับการสร้างความสำเร็จที่สำคัญด้วยระบบไฟอัจฉริยะ ที่จอดรถอัจฉริยะ และการเก็บขยะอัจฉริยะ ด้วยขนาดและลักษณะของข้อมูลที่สร้างโดยแอปพลิเคชัน สิ่งเหล่านี้ครอบคลุมการส่งข้อความเป็นระยะอย่างต่อเนื่อง
ระบบไฟอัจฉริยะ https://inwfile.com/s-cp/ kbl2hv.png |
ที่จอดรถอัจฉริยะ |
การเก็บขยะอัจฉริยะ https://bottomlineis.co/uploads/images/ image_750x_5d918bd369c94.jpg |
D. Smart Transportation and Logistics (การขนส่งและโลจิสติกส์อัจฉริยะ)
การขนส่งและโลจิสติกส์ถือเป็นสองเสาหลักของการเติบโตของ IoT ที่คาดว่าจะเกิดขึ้นในอีกไม่กี่ปีข้างหน้า เนื่องจากผลกระทบต่อเศรษฐกิจโลก แอพพลิเคชั่นส่วนใหญ่กำหนดเป้าหมายประสิทธิภาพในด้านต่างๆ เช่น การขนส่งสาธารณะหรือการขนส่งสินค้า
ภาพจาก: https://business.ais.co.th/enterprise/images/transportation/herobanner_mb.jpg
มาตรฐานต่างๆ ได้รับการพัฒนาในย่านความถี่ 5.9 GHzสำหรับ Intelligent Transportation Systems (ITS) ตามมาตรฐาน IEEE 802.11p ข้อจำกัดในการหน่วงเวลามีความหลากหลายสำหรับการใช้งานที่แตกต่างกัน แต่ LoRaWAN ซึ่งเป็นโซลูชัน LPWAN ไม่เหมาะสำหรับแอปพลิเคชันเหล่านี้ ในทางตรงกันข้าม LoRaWAN สามารถรองรับโซลูชันต่างๆ เช่น การควบคุมและการจัดการยานพาหนะการโรมมิ่งเป็นหนึ่งในการพัฒนาภายใต้คำจำกัดความภายใน LoRa Alliance เพื่อเพิ่มความคล่องตัวโดยเฉพาะอย่างยิ่งโซลูชันโรมมิ่งในอนาคตคาดว่าจะรองรับการเชื่อมต่อที่ปลอดภัยแบบแบ็คเอนด์การล้างข้อมูลและการเรียกเก็บเงินระหว่างผู้ให้บริการตำแหน่งของอุปกรณ์ปลายทาง (ระบุว่าเป็นความท้าทายในการวิจัยแบบเปิดในส่วน VI) และการจัดเตรียมอุปกรณ์ที่โปร่งใสผ่านเครือข่าย
E. Video Surveillance (การเฝ้าระวัง)
รูปแบบวิดีโอดิจิทัลที่พบบ่อยที่สุดสำหรับระบบวิดีโอที่ใช้ IPได้แก่ MJPEG, MPEG-4 และ H.264 อัตราบิตที่แนะนำสำหรับกล้องวงจรปิด IP มีตั้งแต่ 130 kbps พร้อมการเข้ารหัส MJPEG คุณภาพต่ำถึง 4 Mbps สำหรับความละเอียด1920x1080 และการเข้ารหัส MPEG-4 / H.264 30 fps เนื่องจากอัตราข้อมูล LoRaWAN อยู่ในช่วง 0.3 kbps ถึง 50 kbps ต่อช่อง LoRaWAN จะไม่รองรับแอปพลิเคชันเหล่านี้
ภาพจาก: https://www.xaasjournal.com/wp-content/uploads/2019/03/video-surveillance-e1553001889579.jpg
LoRaWAN เครือข่ายอัจฉริยะ เสริมประสิทธิภาพให้ IIoT เหมาะสำหรับการใช้งานในพื้นที่ขนาดใหญ่ เช่น ตึกสำนักงาน โรงงาน และสนามบิน หนึ่งในตัวอย่างของการติดตั้ง LoRaWAN แบบ Private ในสนามบิน Amsterdam’s Schiphol
ภาพจาก: https://upload.wikimedia.org/wikipedia/commons/thumb/4/4e/Amsterdam_Airport_Schiphol_Front.jpg/640px-Amsterdam_Airport_Schiphol_Front.jpg
นอกจากนี้ตามข่าวประชาสัมพันธ์ของสนามบิน เครือข่าย LoRaWAN ของ Schiphol สามารถประสานงานกับทั่วโลกได้ ซึ่งเป็นการพัฒนารูปแบบของสนามบินเป็นระบบดิจิทัล เพื่อมอบการบริการใหม่ๆ สำหรับการต้อนรับ การจัดการผู้โดยสาร หรือแม้กระทั่งในร้านค้า ร้านอาหาร และโรงแรม
